Igor pro數據繪圖分析軟件附帶了自定義界面的示例??梢栽凇拔募?>“示例”菜單中找到它們。Igor的主要功能是使用自定義界面實現的。
提供Igor軟件免費下載,還有Igor學習交流群,需要請加微信15301310116。
控制面板
可以在Igor的控制面板或圖形中添加多種控件,并通過為它們編寫“控制過程”來實現它們的行為。
“添加/修改控件”對話框使此操作相對。選擇要添加控件的圖形或面板,然后從“圖形”或“面板”菜單中選擇“添加控件”:

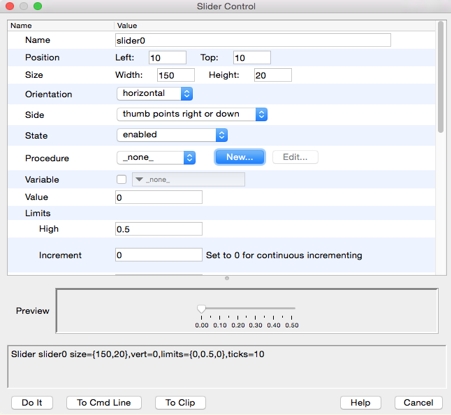

使用對話框設置控件的大小和屬性:
單擊“新建(過程)”按鈕以添加將滑塊設置為新值時將執行的代碼:

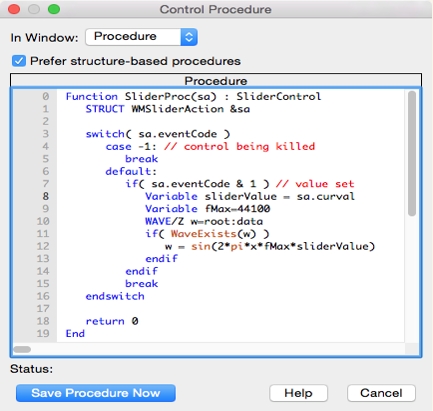

創建了框架過程。在此對話框中或之后在過程窗口中添加自定義代碼。在這里,添加了值設置代碼,該代碼重新計算了單音音頻波,該音頻的頻率由滑塊控制,作為44100 Hz采樣頻率的。其余文本時滑塊控件的基于結構的框架代碼。

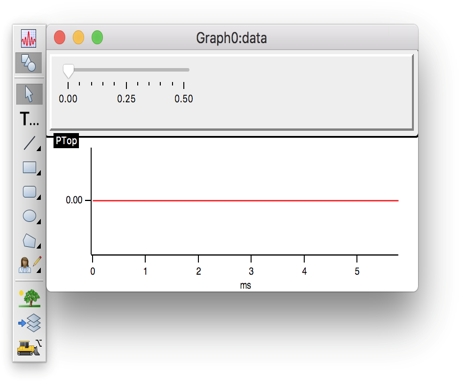

單擊立即保存過程,然后在主對話框中單擊執行以創建滑塊控件:

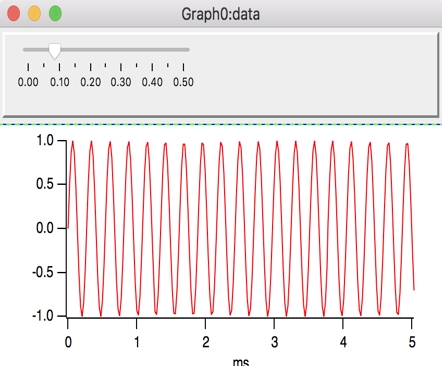

移動滑塊的拇指以查看滑塊的過程如何更改數據數組:

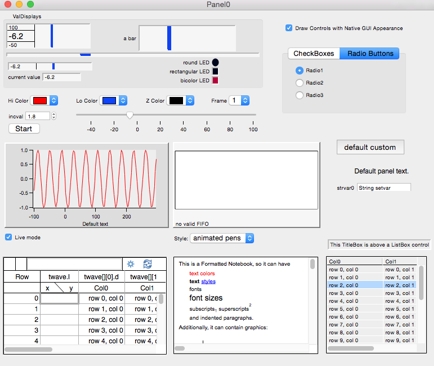

可以使用對話框添加標準控件:

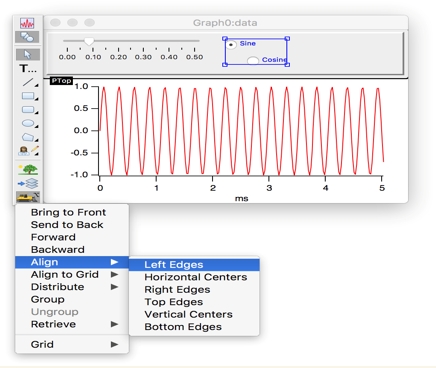

創建控件后,可以通過拖動,復制和粘貼,或者通過對齊,分發檢索超出窗口范圍的控件的上下文菜單來安排控件:
控件幫助

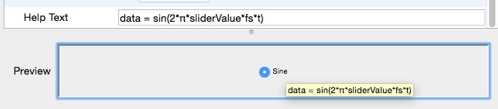

您可以通過在控件對話框中輸入幫助文本來添加上下文幫助提示,以向用戶解釋控件:

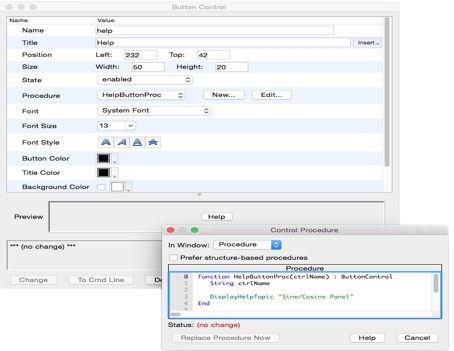

通過幫助的另種方法是創建“幫助”按鈕,該按鈕使用以下DisplayHelpTopic命令打開Igor幫助文件(已創建):
控制類型
對于可以添加到面板或圖形中的用戶界面對象,使用術語“控件”。術語“小部件”有時由應該程序使用。
自定義菜單

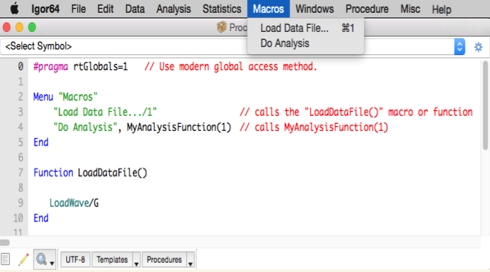

通過在過程窗口中編寫菜單定義,可以將自已的菜單項添加到Igor菜單。的菜單定義將兩個菜單項添加到內置的Macros菜單中,如下所示:

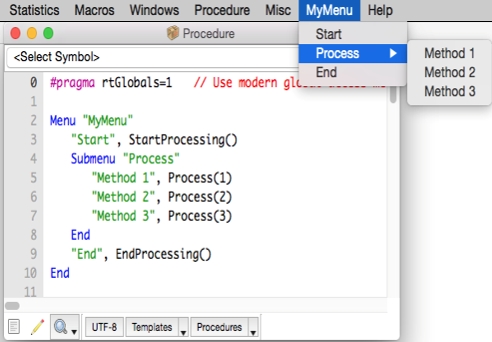

您指定尚不存在的菜單名稱,就可以在菜單欄上添加新菜單(它們將顯示在常規Igor菜單之后但在Help菜單之前)。您也可以添加子菜單:
自定義上下文菜單
您可以將自定義上下文菜單添加到圖形,面板,表格或布局窗口,需要些編程。以下是實現上下文菜單的代碼,該菜單通過增加其線寬來“選擇”圖形軌跡:

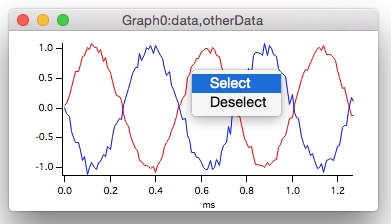

調用AllSelectionInTopGraph函數后,頂部圖形會將事件發送到ContextualWindowHook例程。當檢測到鼠標按下事件時,代碼將檢查它是在圖形軌跡附近時右鍵單擊(在PC或Mac OS X上)還是按住Control單擊(在Macintosh上)。如果是,則代碼使用PopupContextualMenu操作彈出菜單:
如果用戶選擇“選擇”菜單項,則單擊的軌跡將以粗線顯示。
“取消選擇”將跟蹤恢復為默認的細線。在實際應用中,用于記錄所選跡線的手段將允許處理所選跡線。
